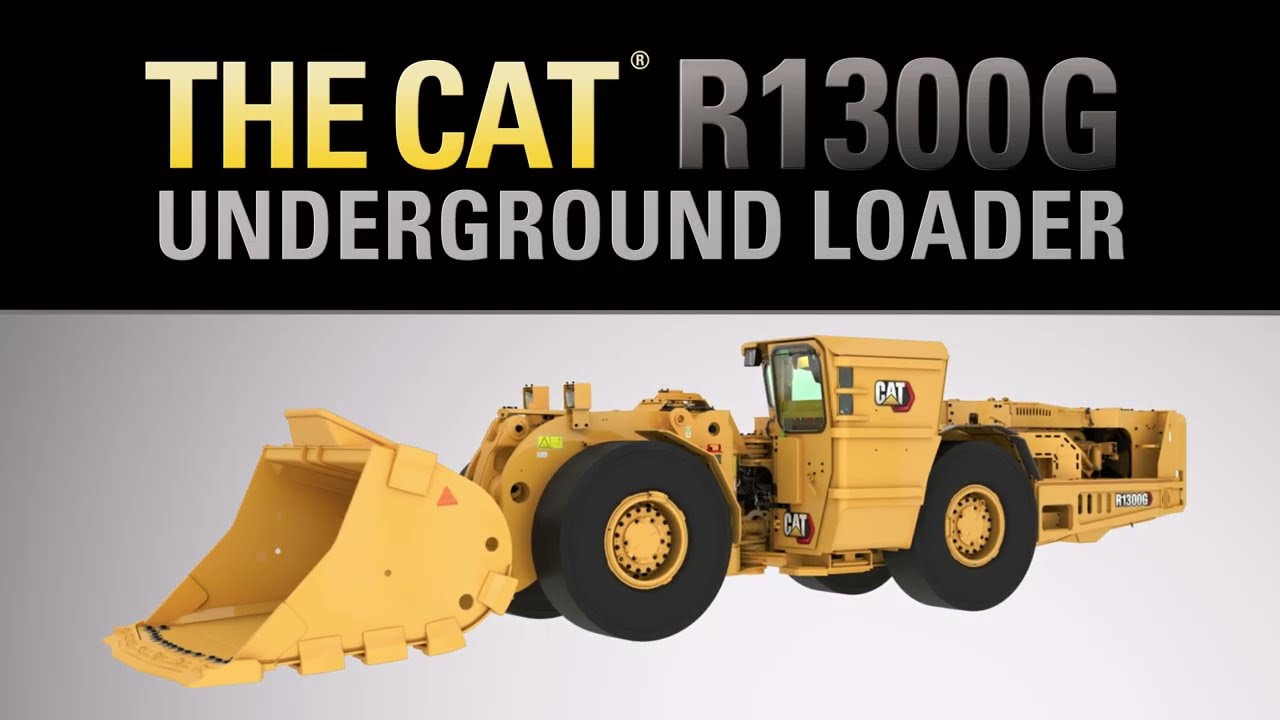

Погрузочно-доставочные машины для подземной горной добычи R1300G

Характеристики продукции R1300G

R1300G Стандартное оборудование

ЭЛЕКТРООБОРУДОВАНИЕ

• Генератор 75 А

• Розетка электропитания, вспомогательная для запуска

• Переключатель "массы" аккумуляторной батареи, доступный с уровня земли

• Электрический стартер, 24 В

• Диагностический разъем

• Выключатель двигателя

• Освещение:
  — Внешнее, переднее, заднее
  — Стоп-сигнал, один

• Аккумуляторы, требующие минимального технического обслуживания

• Звуковой сигнал заднего хода

• Система пуска и зарядки

ШИНЫ, КОЛЕСНЫЕ ОБОДЬЯ И КОЛЕСНЫЕ ДИСКИ

• Ободья:
  — Для бескамерных шин, набор их четырех штук

• Шины следует выбирать в разделе "Обязательное оборудование". Возможные варианты:
  — Шина, 17,5 × R25 VSMS L5S Bridgestone
  — Шина, 17,5 × R25, VSDL Bridgestone

КАБИНА ОПЕРАТОРА

• Электронная система контроля Caterpillar (CEMS) (приборные панели)

• Звуковой сигнал, электрический

• КИП/указатели:
  — Спидометр/тахометр
  — Уровень топлива
  — Температура гидравлического масла
  — Температура охлаждающей жидкости двигателя

• Лампы, аварийная сигнализация, индикатор остаточного давления в тормозной системе

• Гидравлические органы управления рабочим оборудованием, один джойстик

• Кабина, с сертифицированной конструкцией защиты при опрокидывании и/или защиты от падающих объектов (ROPS/FOPS)

• Комбинированная система управления коробкой передач и поворотом STIC™

• Сиденье, регулируемое подрессоренное Tee с ремнем безопасности с инерционной катушкой

СИЛОВАЯ ПЕРЕДАЧА

• Двигатель:
  — Cat 3306B, шестицилиндровый, дизельный
  — DITA (прямого впрыска с турбонаддувом и охлаждением нагнетаемого воздуха)

• Воздухозаборник предварительной очистки двигателя

• Топливоподкачивающий насос

• Рабочие тормоза, с гидравлическим приводом, герметичные, многодисковые маслоохлаждаемые (SAFR)

• Теплозащитные экраны

• Гидротрансформатор

• Устройство перевода коробки передач на нейтраль

• Автоматическая планетарная коробка передач с переключением под нагрузкой (4 передачи переднего хода / 4 передачи заднего хода)

ПРОЧЕЕ ОБОРУДОВАНИЕ, ВХОДЯЩЕЕ В СТАНДАРТНУЮ КОМПЛЕКТАЦИЮ

• Щитки, двигатель и коробка передач

• Ковш, опрокидываемый (3,1 м3 / 4,1 ярда3)

• Каталитический нейтрализатор отработавших выхлопов / глушитель

• Крышка радиатора с ручным механизмом

• Предупреждающие таблички, международные пиктограммы

• Проба рабочего масла

• Крылья, передние / задние

• Противопожарный экран

• Поручни

• Охладитель гидравлического масла, откидной

• Клапан, сливное отверстие, масляный фильтр коробки передач

• Защитные балки, задняя рама

• Решетка радиатора, откидная

R1300G Дополнительное оборудование

ШИНЫ, КОЛЕСНЫЕ ОБОДЬЯ И КОЛЕСНЫЕ ДИСКИ

• Ободья:
  — Для камерных шин, набор из четырех штук
  — Запасное (для камерных или бескамерных шин)
  — Идентификационные номера ободьев

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Варианты системы очистки выхлопных газов
  – Дизельный сажевый фильтр DPF (со сквозной подачей)

• Конфигурации выключения тормозов, включает функцию отключения рулевого управления
  – Сцепной крюк
  – Сцепная балка

• Ковш:
  — Режущая кромка на болтах
  — Режущая кромка Cat, приварная
  — Кожух пяты, эжекторные и опрокидываемые ковши
  — Полностью приварные или приварные по шву накладки
  — Система износных пластин с механическим креплением (MAWPS)
  — Различные размеры, отвал (2,5 м3 / 3,2 ярда3, 2,8 м3 / 3,7 ярда3, 3,4 м3/4,4 ярда3), эжектор (2,4 м3/3,1 ярда3)
  — Стандартная режущая кромка или режущая кромка с болтовым креплением
  — Износные планки опрокидываемых ковшей и ковшей с выталкивателем
  — Футеровка для опрокидываемого ковша

• Кожухи:
  — Защита для стрелы и фонарей на передней раме
  — Задняя решетка (дополнительная защита с болтовым креплением)

• Сцепное устройство, болтовое крепление

• Система быстрой заправки
  — Охлаждающая жидкость
  — Моторное масло
  — Топливо
  — Гидравлическое масло
  — Масло коробки передач

• Эксплуатационные жидкости
  – Топливо для условий Крайнего Севера
  – Охлаждающая жидкость для условий Крайнего Севера

• Блок подъема, перемещение по шахте

• Система смазки
  – Автоматическая
  – Централизованная

• Рабочее место оператора, закрытая конструкция ROPS/FOPS
  – Система кондиционирования воздуха
  – Система создания избыточного давления в кабине и фильтрация
  – Фонарь освещения кабины
  – Подпора дверцы
  – Нагреватель
  – Комплект для подключения радиоприемника и динамиков
  – Орган управления стеклоочистителем с прерывистым режимом работы

• Автоматическое включение стояночного тормоза

• Использование переключателя стояночного тормоза
  – Нажмите для включения
  – Потяните для включения

• Отражающая лента

• Интерфейс дистанционного управления (без передатчика и приемника) с предупреждающими индикаторами (зелеными)
  – Cattron
  – RCT

• Управление рулевой системой изменено на противоположное

• Система регулирования плавности хода

• Обод
  – С покрышками камерного типа
  – С покрышкой камерного или бескамерного типа (с возможностью использовать цепи противоскольжения)
  – Запасной (с покрышкой камерного или бескамерного типа)
  – Идентификационные номера ободьев

• Вспомогательная система рулевого управления

• Средства технического обслуживания
  – Сцепная балка (для использования с системой отключения тормоза, системой сцепной балки)
  – Руководство по запасным частям с информацией о дополнительном оборудовании

• Переключатели
  – Таймер холостого хода
  – Механизм позиционирования стрелы
  – Переключатель блокировки перевода коробки передач на нейтраль
  – Давление в коробке передач, включение стояночного тормоза ABA

КАБИНА ОПЕРАТОРА

• Рабочее место оператора, закрытая конструкция ROPS/FOPS
  — Система кондиционирования воздуха
  — Система создания избыточного давления в кабине и фильтрация
  — Фонарь освещения кабины
  — Подпора дверцы
  — Нагреватель
  — Комплект для подключения радиоприемника и динамиков
  — Орган управления стеклоочистителем с прерывистым режимом работы

• Контрольно-измерительное оборудование / указатели:
  — Давление тормоза

• Вспомогательная система рулевого управления

СИЛОВАЯ ПЕРЕДАЧА

• Двигатель:
  — Дизельный сажевый фильтр DPF (со сквозной подачей)

• Управление рулевой системой изменено на противоположное

• Автоматическое включение стояночного тормоза

• Использование переключателя стояночного тормоза — нажать для включения / потянуть для включения

• Радиатор, высокоэффективный
